| Plaats van herkomst: | Hefei, provincie Anhui, China |
|---|---|
| Certificering: | ISO13485 |
| Modelnummer: | Mf5a-7 |
| Min. bestelaantal: | 500 stuks |
| Prijs: | USD 4.80 /PC |
| Verpakking Details: | Standaardverpakking voor uitvoer |
| Levertijd: | 20-25 werkdagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 3000 stuks per maand |
| Vervoer: | Luchtvracht of anderen | Uitgangssignaal: | Analoog |
|---|---|---|---|
| Temperatuurbereik: | 0°C tot 50°C | B tolerantie: | 00,5% |
| Maximale temperatuur: | 80°C | Sensormateriaal: | Platina |
| Precisiteit: | +/- 0,2°F | Isolatie: | Goed afscherming. |
| Tolerantie: | (25 ~ 45) °C ± 0,1 °C | Verpakkingen: | Bescherming tegen overtemperatuur |
| Levensduur: | Langere productlevensduur | Aanpassing: | - Ja, dat klopt. |
| Kleur: | Amber | Werktemperatuur: | Van 0°C+60°C |
| Grootte: | 200cm |
Micro dunne film sensor sonde 200 cm lang
Productbeschrijving
Het item is een micro dunne film sensor sonde 200 cm lang.De micro dunne film type sensor sondes zijn ingekapseld met epoxy in polyimide buizen met polyesterimide geïsoleerd # 38 AWG massief nikkel draad leidingenZe hebben parallelle binding en zijn verkrijgbaar in standaard lengtes van 3, 6 en 12 inch.Deze thermistor sondes zijn ideaal voor gebruik met kleine sonde behuizing en toepassingen die snelle thermische responstijd vereisen.
Ingenieursinformatie
Typische diameter van 0,023 inch
Typische draadgrootte # 38 AWG
Lood: vast nikkel, polyesterimide isolatie
Materiaal: epoxy, polyimide
Typische dissipatieconstante: 0,2 mW/°C in stille lucht
Typische tijd Constante in stilstand: maximaal 3 seconden
Micro dunne film sensor sonde 200 cm lang
Weerstand/temperatuurkenmerken
| Temperatuur (°C) | 223 Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Betrouwbaarheidsgegevens
| Artikel 1 | Testomstandigheden | Criteria |
| Vrije val | Drievoudig natuurlijke val op een esdoornplank vanaf 1 m hoogte | △R, △B±0,5% |
| Droge hitte | 1000 uur bij 70°C | △R, △B±0,5% |
| Vochtige warmte | 1000 uur bij 70°C en 90% tot 95% luchtvochtigheid | △R, △B±0,5% |
|
Temperatuurcyclus (thermische schok) |
Zeven cycli als hieronder: 1. -20°C gedurende 12 uur 2. Kamertemperatuur 1 minuut 3. 55°C gedurende 12 uur 4. Kamertemperatuur 1 minuut |
△R, △B±0,5% |
Verbindingsmethode
De looddraad kan worden gelast met grotere draden door hem rond de grotere draad te wikkelen en vervolgens te laden.
Micro dunne film sensor sonde 200 cm lang
Voorzichtigheid
De miniatuur NTC thermistor sensor probe wordt vervaardigd met behulp van een halfgeleider proces.
Elektrostatische ontlading op precies dezelfde manier als gewone geïntegreerde schakelingen.
Om beschadiging of storing van de sensor te voorkomen, wordt aanbevolen passende voorzorgsmaatregelen te nemen bij het hanteren ervan.
Als de sensor niet tegen ESD wordt beschermd, kan dit ook schade toebrengen aan de met de sensor geïnstalleerde apparatuur, omdat elektrostatische ontladingen kleine veranderingen in parameters kunnen veroorzaken.wat betekent dat de sensor mogelijk niet voldoet aan de gepubliceerde specificatie.

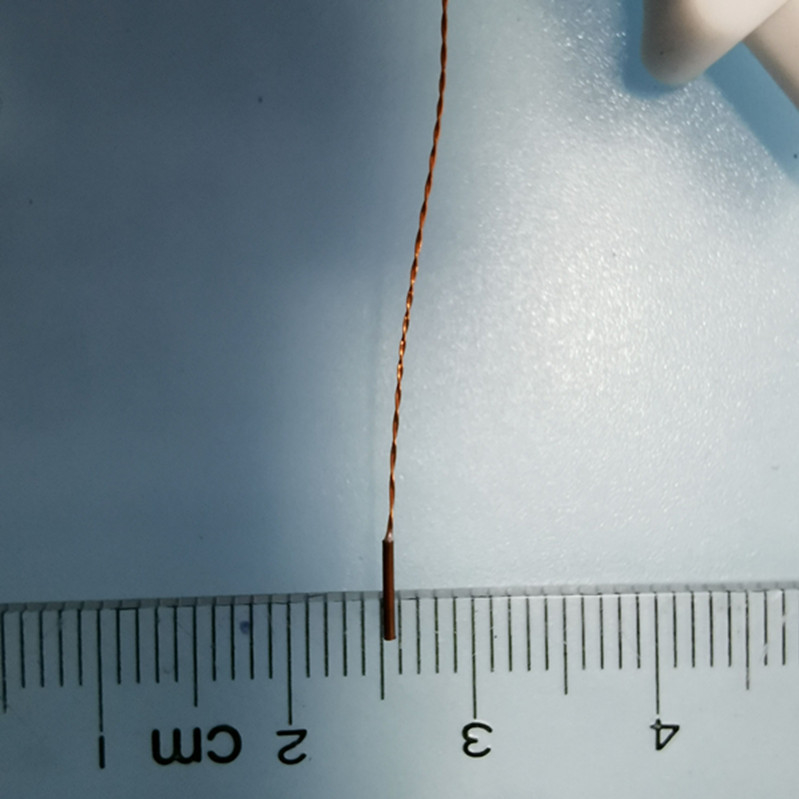

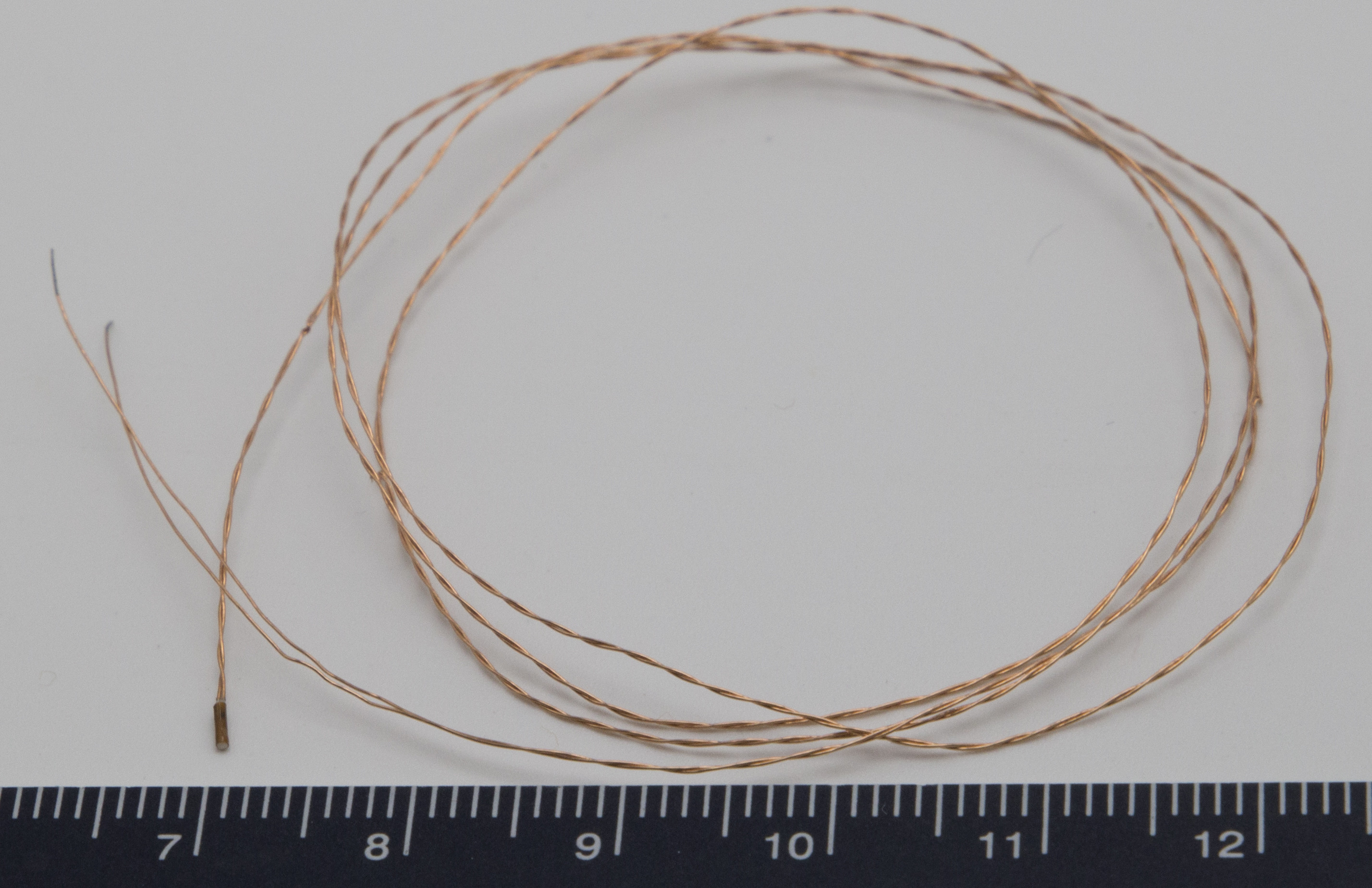

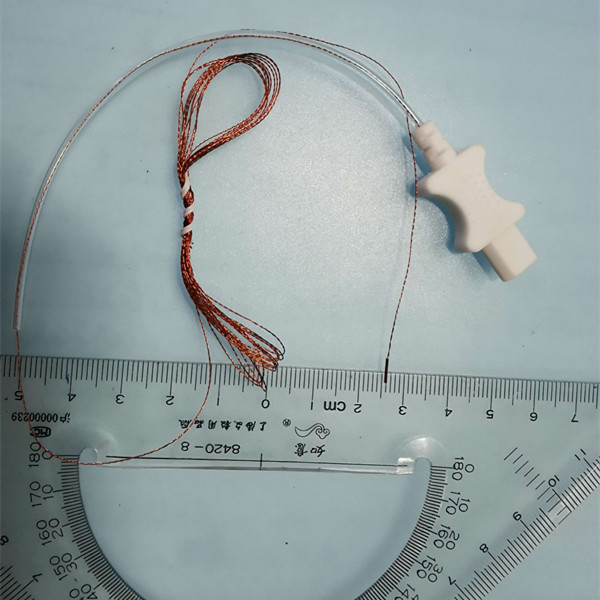

Productbeeld
Producttoepassingen
medische katheters
geleidingsdraden
Beproevingsapparatuur
Medische hulpmiddelen
Bewaking van de lichaamstemperatuur
Andere toepassingen waarvoor zeer kleine sondes nodig zijn
(1) Looddraadlengte op maat van de klant (max.200 cm).
(2) Nauwlooddraadlengte op maat van de klant
Gelieve contact op te nemen met het verkooppersoneel van Jingpu voor producten zonder harscoating op de sensorkop voor een nog kleinere diameter.
