| Place of Origin: | Anhui, China |
|---|---|
| Merknaam: | JINGPU SENSOR |
| Certificering: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| Prijs: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| Resistentie: | R25℃=10KΩ±1% | Beta Value: | B25/85=3435K±1% |
|---|---|---|---|
| Sonde: | Polyimidefilm (3.9±0.2) * (20±1) mm | draad: | ul1332 26AWG |
| Lange: | (100±5) - (3±1) Sn | ||
| Hoog licht: | Polyimide dunne film thermistor,Polyimidefilm NTC-thermistor,Precision Thin Film NTC thermistor |
||
R25=10KΩ±1% B25/85=3435K±1% Polyimidefilm NTC thermistor
Productbeschrijving:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsDeze thermistor is ontworpen met precisie en betrouwbaarheid in het achterhoofd en biedt uitstekende prestaties voor verschillende toepassingen op het gebied van temperatuurbewaking en -controle.
De specificatie "R25=10KΩ±1%" geeft aan dat bij een referentietemperatuur (meestal 25°C of 77°F) de weerstand van de thermistor ongeveer 10 kilohms (10.000 ohm) bedraagt, met een tolerantie van ±1%.Dit betekent dat de werkelijke weerstand van de thermistor bij 25°C niet meer dan 1% kan afwijken van de nominale waarde van 10KΩ.
De parameter "B25/85=3435K±1%" karakteriseert de gevoeligheid van de thermistor voor temperatuurveranderingen over een specifiek bereik.waaruit blijkt dat de weerstand van de thermistor bij 25°C als referentiepunt wordt gebruikt, en de weerstand zal met een factor 3435 veranderen naarmate de temperatuur varieert over een breed bereik van -25°C tot 85°C.De tolerantie van ±1% betekent dat de werkelijke B-waarde van de thermistor niet meer dan 1% kan afwijken van de gespecificeerde 3435K-waarde..
De thermistor is ingekapseld in een polyimidefilm, die bescherming en elektrische isolatie biedt.Het Polyimide Film materiaal is geschikt voor toepassingen die een hoge temperatuur tolerantie en uitstekende thermische stabiliteit vereisen.
Vanwege zijn precieze weerstand en gevoeligheidskenmerken wordt deze Polyimide Film NTC Thermistor veel gebruikt in temperatuurmetings- en regelsystemen.Het wordt vaak gebruikt in verschillende industrieën, met inbegrip van automobiel-, ruimtevaart-, medische en consumentenelektronica.
Met zijn kleine formaat en snelle reactietijd is deze thermistor zeer geschikt voor toepassingen waar de ruimte beperkt is en waar real-time temperatuurmonitoring cruciaal is.Het biedt ingenieurs en ontwerpers een betrouwbare en efficiënte oplossing voor nauwkeurige temperatuurmetingen en -controle in een breed scala aan uitdagende omgevingen.
Tot slot is de R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor een hoogwaardig temperatuursensor dat precisie, stabiliteit en veelzijdigheid combineert.Door zijn uitstekende nauwkeurigheid en betrouwbaarheid is het een essentieel onderdeel in talloze elektronische en industriële toepassingen, waardoor een optimaal temperatuurbeheer en de prestaties van het systeem worden gewaarborgd.
Eigenschappen:
R25°C=10KΩ±1%
B25/85=3435K±1%
Probe: polyimidefilm (3,9±0,2) *(20±1) mm
Draad: draad UL1332 26AWG 7/0.16 OD1.15 200°C
Technieke specificatie:
| Grootte van de sonde | L | L1 | L2 | H | d1 | d2 | d3 |
| 3.6*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 3.6±0.2 | 0.15 | Max.6 | 0.5 |
| 3.6*50 mm | 50 ± 1 | 45 ± 1 | 33 ± 1 | 3.6±0.2 | |||
| 4.5*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 4.5±0.2 | |||
| 4.5*50 mm | 50 ± 1 | 45 ± 1 | 33 ± 1 | 4.5±0.2 | |||
| 3.9*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 3.9±0.2 |
| Productspecificatie | Rec. bij 25°C ((KΩ) | Beta-waarde | (In de lucht) Pmax ((mW) |
δ (mW/°C) |
Temperatuurtijdconstante τ ((sec.) | Werktemperatuurbereik TL-TH ((°C) | Totale lengte L(mm) |
| A6A103□3435B□□□□ | 10 | B25/85=3435 | Bij benadering.3.5 | Bij benadering.0.7 | Max, ik ben er klaar voor.5.0 | -40~100 | 25 tot 50 |
| A6A103□3977B□□□□ | 10 | B25/85=3977 | 25 tot 50 | ||||
| A6B203□3972B□□□□ | 20 | B25/85=3972 | 25 tot 50 | ||||
| A6B104□3435B□□□□ | 100 | B25/50 = 3950 | 25 tot 50 |
Toepassing:
Dit product wordt gebruikt voor de temperatuurmonitoring van Granary.
Temperatuursensor voor de graanschuur

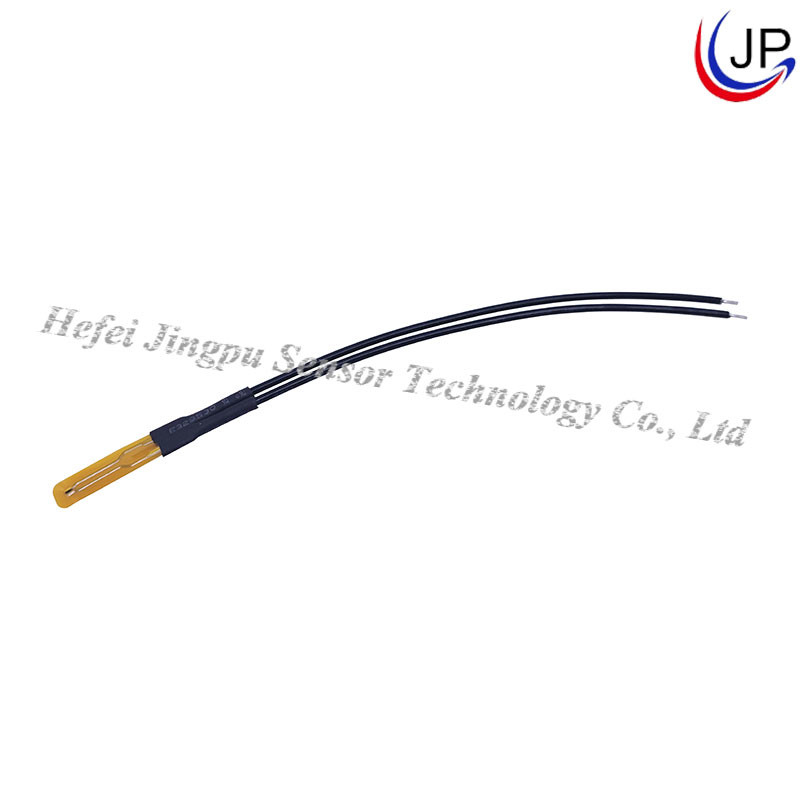

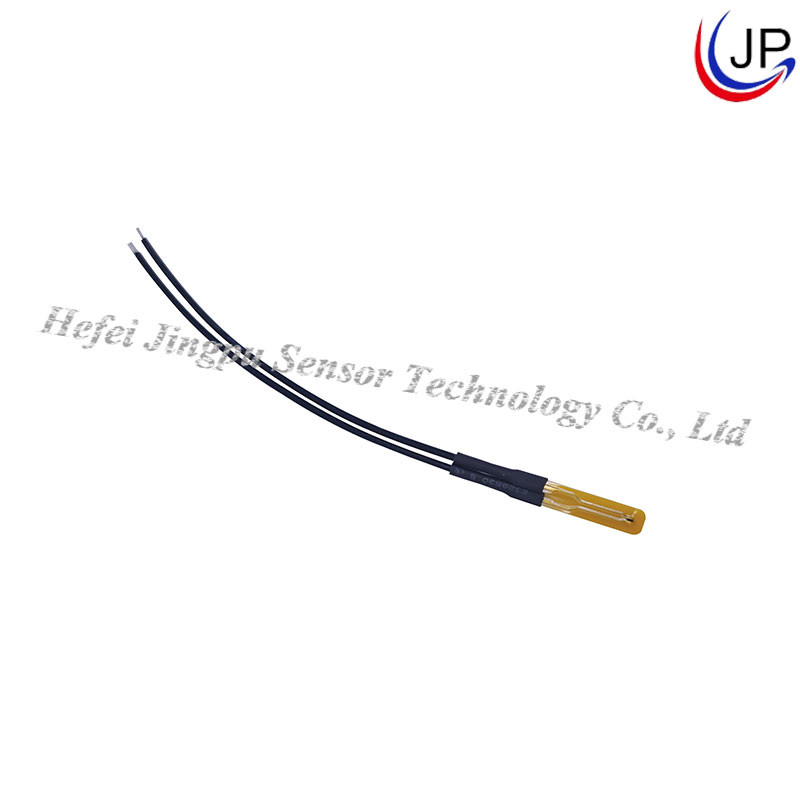

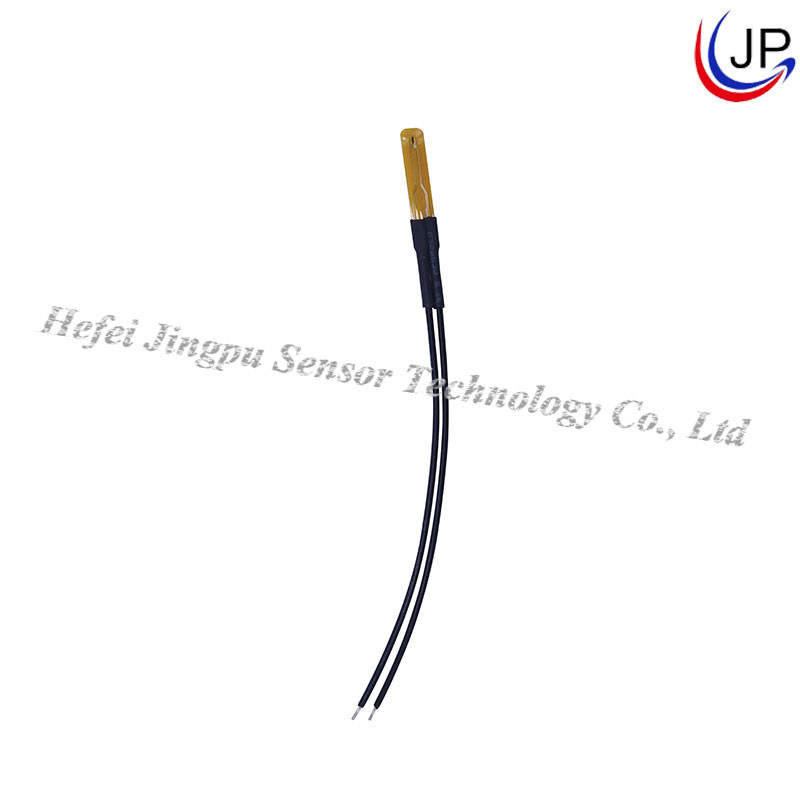

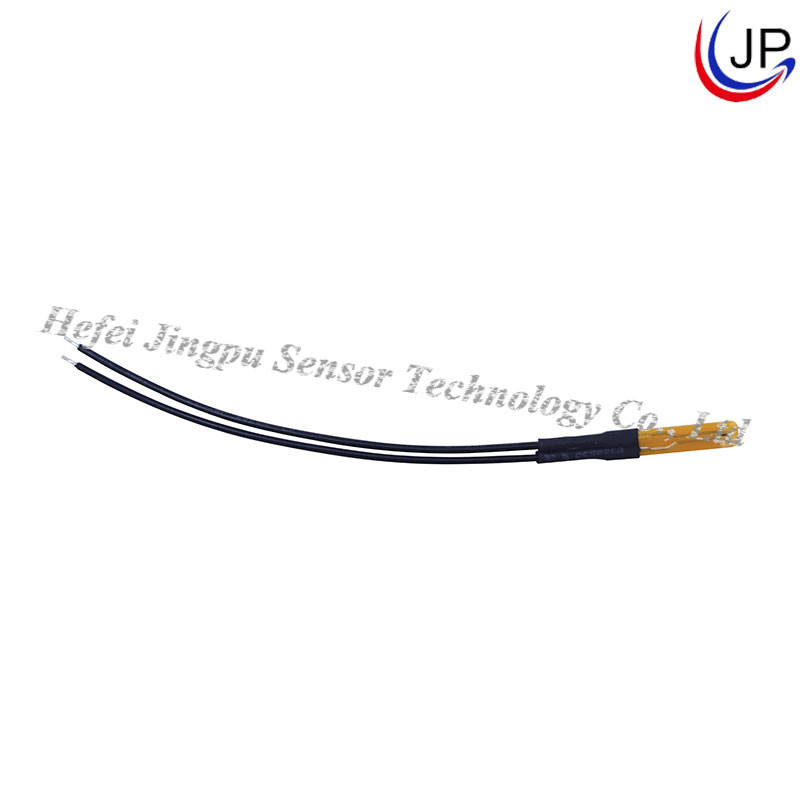

Productbeeld:
