| Plaats van herkomst: | Anhui, China |
|---|---|
| Merknaam: | JP SENSOR |
| Certificering: | ISO9001 |
| Modelnummer: | Mf5a-1 |
| Min. bestelaantal: | 5000 Stukken |
| Prijs: | Negotiable |
| Verpakking Details: | Kartonverpakking |
| Levertijd: | 2 weken |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 200 Miljoen per Jaar |
| Weerstand: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Werkende Temperatuurwaaier: | -40℃~125℃ | OEM/ODM: | Beschikbaar |
| Toepassing: | Voor UAV (onbemand luchtvoertuig) | Het verschepen: | De luchtvracht, Overzeese Vracht, drukt uit |
| Hoog licht: | B25/85 Epoxythermistor,R25 Epoxythermistor,de thermische sensor van 10K ntc |
||

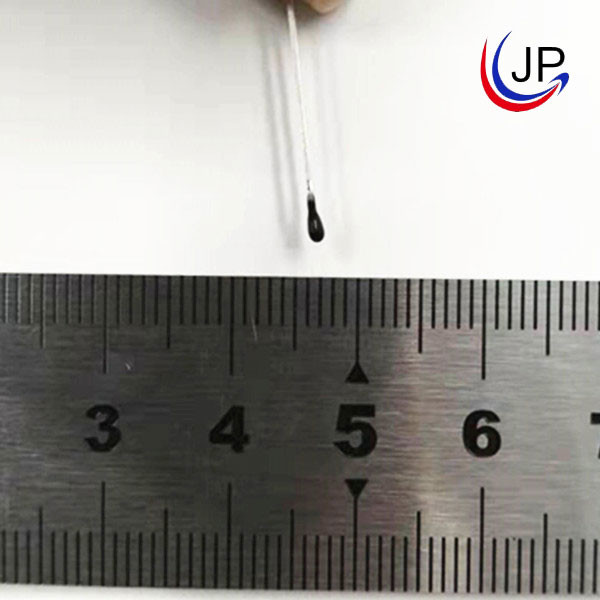

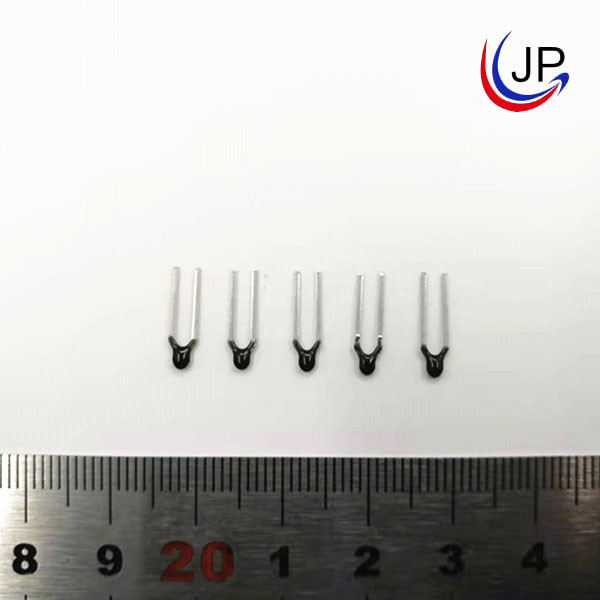

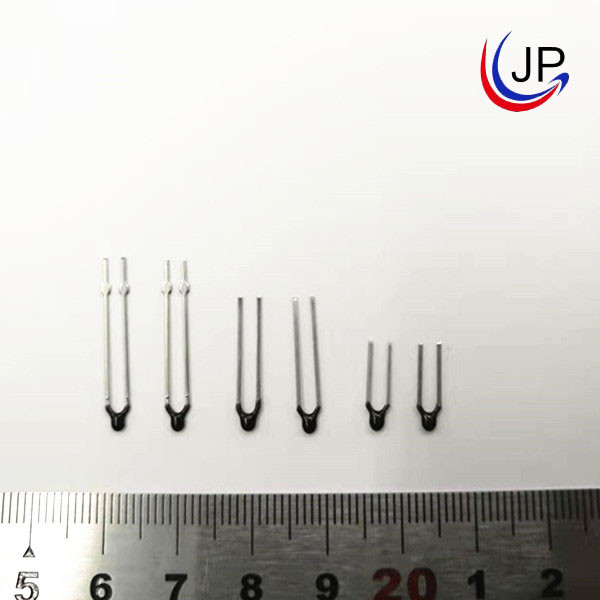

R2510k B25/85 3435k NTC Epoxythermistor voor UAV
Korte Inleiding:
Mf5a-1 (voor UAV onbemand luchtvoertuig) wordt de reeks epoxy-met een laag bedekte NTC-Thermistor vervaardigd van Co. van de de Sensortechnologie van Hefei Jingpu, Ltd. Het heeft uit het looddraad van het Koper beklede staal, gesoldeerde NTC-spaander, en epoxyhars samengesteld. De sensoreigenschap: eenvoudige, functionele, hoge nauwkeurigheid. De facultatieve waaier van de weerstandswaarde van 0.3kΩ aan 2000kΩ, en de bètawaardewaaier van 2500K aan 4500K. Deze epoxy-met een laag bedekte NTC-Thermistoren worden wijd toegepast voor huistoestellen, automobiel, medische apparatuur, machtshulpmiddel, enz.
Eigenschappen:
•Leef RoHS-norm na
•R25=10KΩ±5%, B25/85=3435k±2%
•Werkende temperatuurwaaier: -40℃~125℃
•De dikte van dun
Toepassing:
• Voor UAV (onbemand luchtvoertuig)
Structuur en Afmetingen: (eenheid: mm)
| 1 | Spaander | NTC-Spaander | 1 | / |
| 2 | Inkapseling | Epoxyhars | 1 | / |
| 3 | Kabel | Fe/Sn | 2 | / |
Standaardverpakking (binnenverpakking): 500pcs/polybag
Elektrospecificatie:
| Rec. bij 25℃ (kΩ) +A2: G25+A2: G25 | Bètawaarde |
(In lucht) TPmax (mw) |
δ (mW/℃) | Thermische tijdsconstante τ (seconde.) | Werkend tl-Th van de Temperatuurwaaier (℃) | Totale lengte L (mm) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40℃~125℃ | 8~100 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Verrichtingsbericht:
1. Toepassing: Temperatuurmaatregel en controle;
2. Het huidige vloeien door NTC wordt gecontroleerd binnen de Pmax-waaier die de metingsfout te vermijden door self-heating van de component wordt veroorzaakt.
3. Vermijd bovenmatige hitteschok, zou de hete luchtslag minstens 30mm aan de sonde moeten slaan voor het geval dat beschermingsbuis moet worden vastgemaakt hitte-krimp.
4. Opslagtemperatuur -10℃~40℃, ≤75%RH; Vermijd een corrosief gas en een zonovergoten milieu; Na het openen van het pakket, moet het opnieuw worden verzegeld.
5. Volgens de structuur van de thermistor van de Glasdeklaag NTC, wanneer de eindgebruiker wordt geïnstalleerd, om het epoxyhoofd te vermijden onderwerpend aan teveel trekkracht en buigende kracht van de looddraad, zal de looddraad bij een buigend punt of een krachtpunt op een looddraad 6mm of minder onder het verzegelende hoofd worden gecontroleerd. Zo zo om niet de spaander te kwetsen, die in weerstand het afdrijven en zelfs open kring resulteren, vooral wanneer de component wordt verwarmd.
