| Plaats van herkomst: | Hefei, Anhui, China |
|---|---|
| Merknaam: | Jingpu Brand |
| Certificering: | CE,ROHS,ISO |
| Modelnummer: | Mf5a-1 |
| Min. bestelaantal: | 1000 |
| Prijs: | USD 0.1-5 /PCS |
| Verpakking Details: | Kartonverpakking |
| Levertijd: | 2-7days |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 200 Miljoen per Jaar |
| Manier te installeren: | Het opnemen | Ontdekkende manier: | Weerstand |
|---|---|---|---|
| Het type van outputsignaal: | Analoog Type | Materiaal: | Keramiek |
| Het meten van diëlektrisch: | Temperatuur | IP code: | IP64 |
| Vervoerpakket: | Kartonverpakking | Verschijning: | Zwart |
| Garantie: | 2 jaar | De naverkoopdienst: | Kwaliteitsborging |
| Aanpassing: | JA | Werkende Temperatuur: | -40℃~125℃ |
| Weerstandswaarde: | douane | B Waarde: | douane |
| Het verschepen: | Het verschepen, Lucht, of Uitdrukkelijk | Draad: | Pvc, , Emailisolatie |
| Markeren: | UAV Ntc Thermistor 10k,De onbemande Luchtthermistor 10k van Voertuigntc,Ntcthermistor 3435k |
||

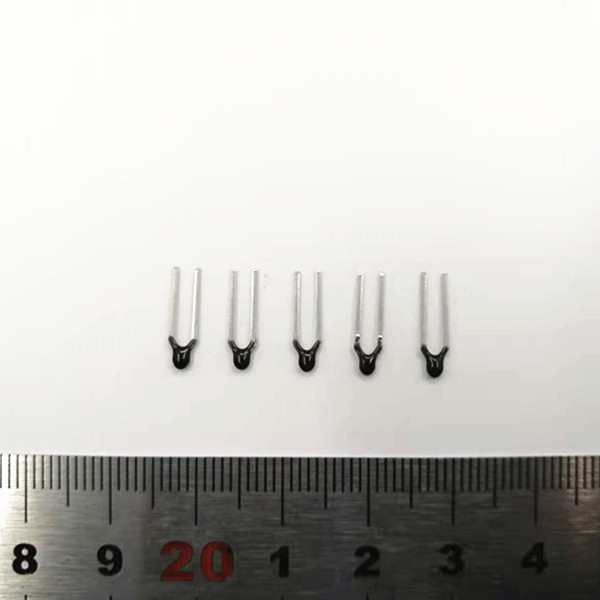

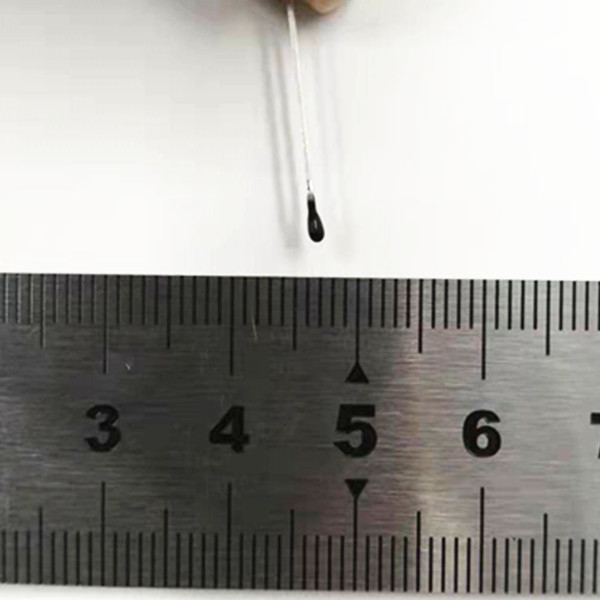

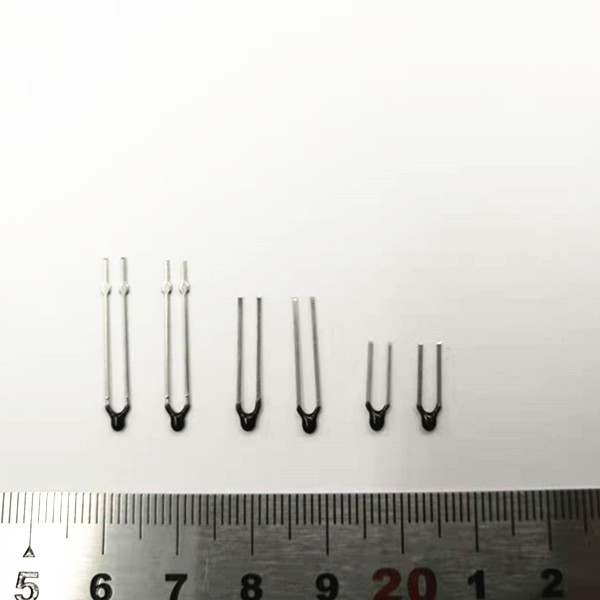

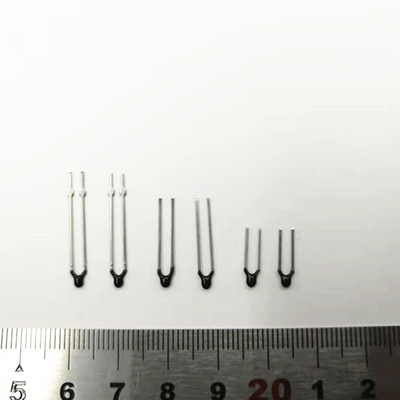

Ntcthermistor voor Onbemande Luchtvoertuig of UAV 10k 3435k
Een korte nota:
Mf5a-1 (voor UAVs) wordt de reeks epoxy met een laag bedekte NTC thermistor geproduceerd door Hefei Jingpu Co. van de Sensortechnologie, Ltd. Het bestaat uit koper-beklede staaldraden, een gelaste NTC-spaander en een epoxyhars. De sensoreigenschappen: eenvoudige, praktische, hoge precisie. De facultatieve weerstand strekt zich van 0,3 kω tot 2000 kω uit, en bèta gaat van 2500K tot 4500K. Deze epoxy-met een laag bedekte NTC-thermistoren worden wijd gebruikt in huistoestellen, auto's, medische apparatuur, machtshulpmiddelen, en meer.
Eigenschappen:
•Leef voor ROHS-norm na
•R25=10KΩ±5%, B25/85=3435k±2%
•Werkende temperaturenwaaier: -40℃~125℃
•Verdun
Toepassing:
• Voor UAV (onbemand luchtvoertuig)
Structuur en Afmetingen: (eenheid: mm)
| Sondegrootte | L | L1 | D | H | d1 |
| 2.6*17,5mm | 17.5±1 | 3±1 | Maxφ3.0 | 2.5 | 10 |
| 2.6*19mm | 19±1 | 3±1 | |||
| 2.6*23mm | 23±1 | 3±1 | |||
| 2.6*26mm | 25±1 | 3±1 |
Verwijzingsparameter:
| Productspecificatie | Rec. bij T ℃ (KΩ) | Bètawaarde | (In lucht) Pmax (mw) |
δ (mW/℃) |
thermische tijdsconstante τ (seconde.) | Werkend tl-Th van de Temperatuurwaaier (℃) | Totale lengte L (mm) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Producttekening:
Standaardverpakking (binnenverpakking): 500pcs/polybag
Verrichtingsbericht
1. Toepassing: Temperatuurmaatregel en controle;
2. Het huidige vloeien door NTC wordt gecontroleerd binnen de Pmax-waaier die de metingsfout te vermijden door self-heating van de component wordt veroorzaakt.
3. Vermijd bovenmatige hitteschok, zou de hete luchtslag minste 30mm aan de sonde moeten slaan voor het geval dat de hitte de behoefte van de beschermingsbuis om krimpt worden vastgemaakt.
4. Opslagtemperatuur -10℃~40℃, ≤75%RH; Vermijd in een corrosief gas en een zonovergoten milieu; Na het openen van het pakket, moet het opnieuw worden verzegeld.
5. Volgens de structuur van de thermistor van de Glasdeklaag NTC, wanneer eind - de gebruiker installeert, het epoxyhoofd onderwierp vermijden teveel trekkracht en de buigende kracht van de looddraad, de looddraad zal bij een buigend punt of een krachtpunt op een looddraad 6mm of minder onder het verzegelende hoofd worden gecontroleerd. Zo zo om niet de spaander te kwetsen, die in weerstand het afdrijven en zelfs open kring resulteren, vooral wanneer de component wordt verwarmd.
