| Plaats van herkomst: | Hefei, Anhui, China |
|---|---|
| Merknaam: | Jingpu Brand |
| Certificering: | CE,ROHS,ISO9001,ISO13485,UL |
| Modelnummer: | MFP |
| Min. bestelaantal: | 1000 |
| Prijs: | USD 0.1-5 /PCS |
| Verpakking Details: | Kartonverpakking |
| Levertijd: | 2-7days |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 200 Miljoen per Jaar |
| Manier te installeren: | Het opnemen | Ontdekkende manier: | Weerstand |
|---|---|---|---|
| Het type van outputsignaal: | Analoog Type | Materiaal: | Keramiek |
| Het meten van diëlektrisch: | Temperatuur | IP code: | IP64 |
| Vervoerpakket: | Kartonverpakking | Verschijning: | zwart |
| Garantie: | 2 jaar | De naverkoopdienst: | Kwaliteitsborging |
| Spaander: | NTC-Thermistor | Aanpassing: | JA |
| Werkende Temperatuur: | -40℃~150℃ | Weerstandswaarde: | Douane |
| B Waarde: | Douane | Het verschepen: | Het verschepen, Lucht, of Uitdrukkelijk |
| Draad: | Pvc, , Emailisolatie | Vrije steekproef: | JA |
| Markeren: | EV de Sensor van de batterijtemperatuur,Zwarte NTC-Temperatuursensor |
||
De Temperatuursensor van de Evbatterij voor Batterijdekking en Machtsdistributie
Korte Instructie:
Het punt is EV-de sensor van de batterijtemperatuur. Het is geschikt voor de meting van de oppervlaktetemperatuur. De typische toepassing omvat het systeem van de batterijcontrole in EV-auto. EV de sensor van de batterijtemperatuur bestaat uit een NTC-spaanderthermistor opgezet in een oogjemarkering (ringshandvat), met geïsoleerde flexibele draad (XLPE isoleerde draad UL4411 125℃ & UL4413 150℃) en terminals. Één standaardweerstandswaarde en bètawaarde: R25℃= 10kΩ en B25/85=3435k.
Eigenschappen:
Leef voor ROHS-norm na
Werkende temperatuurwaaier: -40℃~125℃ (UL4411 22AWG)
Werkende temperatuurwaaier: -40℃~150℃ (UL4413 22AWG)
Goede en op lange termijn stabiliteit
Ontdekkend die element elektrisch van markering wordt geïsoleerd
Oogjes om M3, M4/M5-schroefgrootte te passen
Toepassing:
EV/HEV busbars
Batterijdekking
Machtsdistributie
Structuur en Afmetingen:
Gedetailleerde parameters:
| Rec. bij 25℃ (kΩ) | Bètawaarde | (In lucht) Pmax (mw) | δ (mW/℃) | thermische tijdsconstante τ (seconde.) | Werkend tl-Th van de Temperatuurwaaier (℃) | Totale lengte L (mm) |
| 1 | B25/85=3435 | Approx.60 | / | / | -40℃~150℃ | 500~2000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

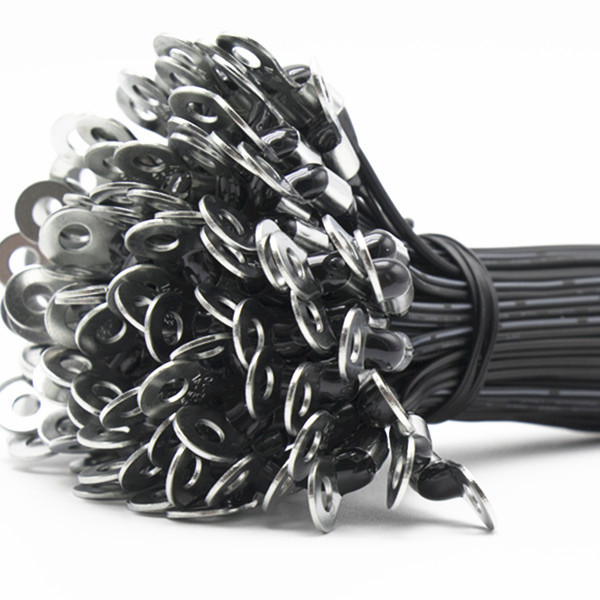

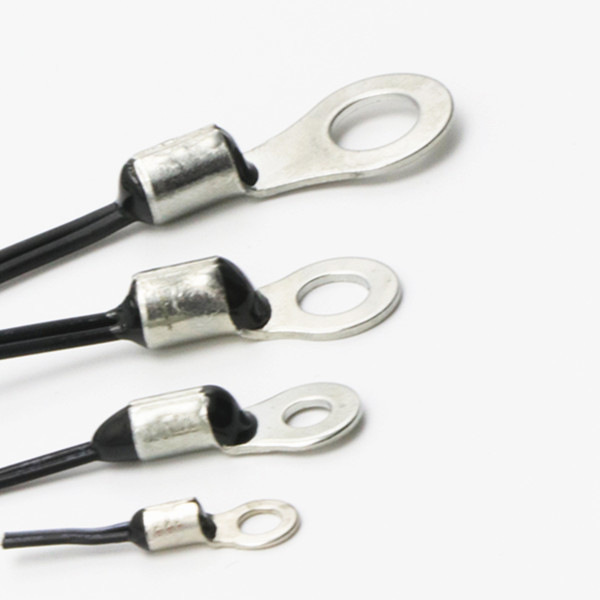

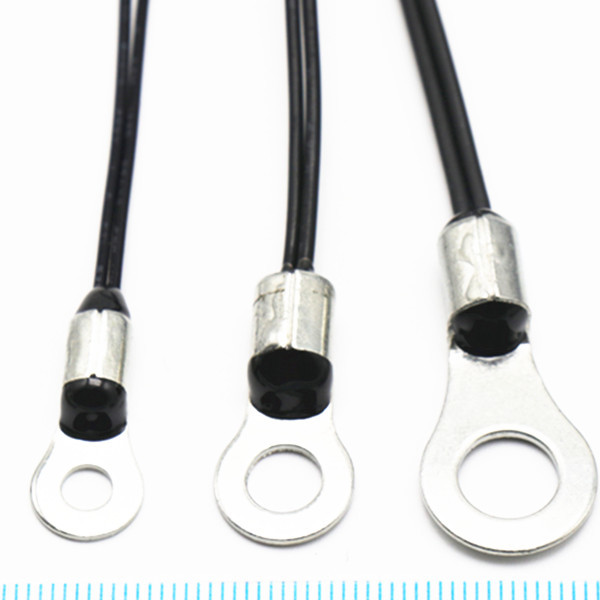

Productbeeld:
Standaardverpakking (binnenverpakking): 1pcs~100pcs/polybag
Verrichtingsbericht
1. Toepassing: Temperatuurmaatregel en controle;
2. Het huidige vloeien door NTC wordt gecontroleerd binnen de Pmax-waaier die de metingsfout te vermijden door self-heating van de component wordt veroorzaakt.
3. Vermijd bovenmatige hitteschok, zou de hete luchtslag minste 30mm aan de sonde moeten slaan voor het geval dat de hitte de behoefte van de beschermingsbuis om krimpt worden vastgemaakt.
4. Opslagtemperatuur -10℃~40℃, ≤75%RH; Vermijd in een corrosief gas en een zonovergoten milieu; Na het openen van het pakket, moet het opnieuw worden verzegeld.
5. Volgens de structuur van de thermistor van de Glasdeklaag NTC, wanneer eind - de gebruiker installeert, het epoxyhoofd onderwierp vermijden teveel trekkracht en de buigende kracht van de looddraad, de looddraad zal bij een buigend punt of een krachtpunt op een looddraad 6mm of minder onder het verzegelende hoofd worden gecontroleerd. Zo zo om niet de spaander te kwetsen, die in weerstand het afdrijven en zelfs open kring resulteren, esepcially wanneer de component wordt verwarmd.
